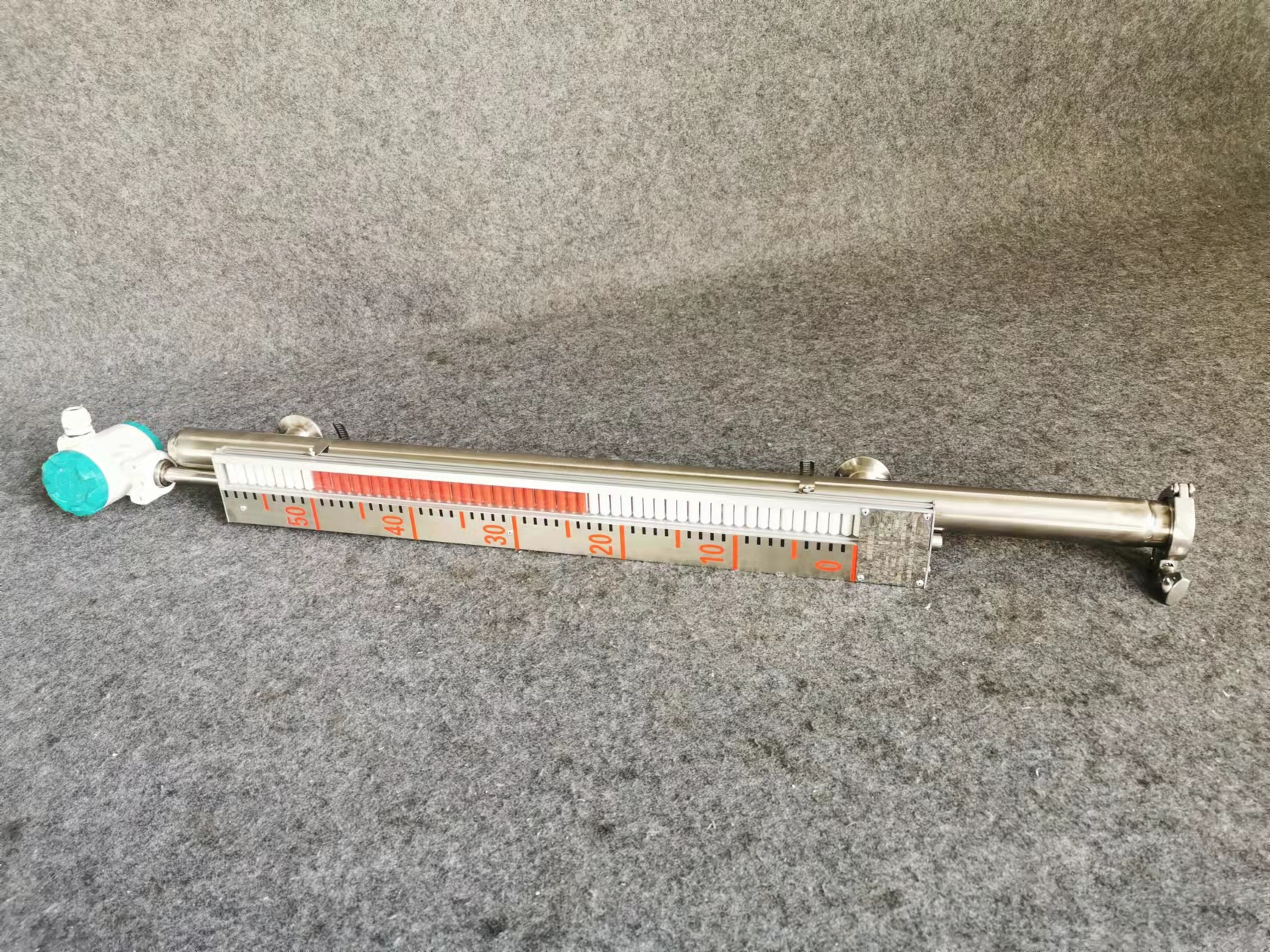

經常會有生產場合需要將液位計所測量的物理指標以電流信號或數字形式遠傳到中央控制臺與控制室，以便操作人員的遠程監控。這種工況則要選擇帶遠傳的磁翻板液位計。遠傳型磁翻板液位計，又叫帶遠傳磁翻板液位計，或者遠傳磁翻板液位計，是通過捆綁在磁翻板液位計主測量管外壁上的干簧管遠傳變送器來實現遠傳功能的。其基本結構是電信號遠傳由基本型與液位遠傳裝置的組合實現，具有測量精準、性能穩定、使用靈活、可靠性高等優點。帶遠傳磁翻板液位計適用場合廣，可用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi，304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供您選擇，以適應不同場合、環境的要求。
磁翻板液位計擴展資料<< 遠傳型磁翻板液位計原理 頂裝磁翻板液位計在運行一段時間后，應對其進行維護保養，減少頂裝磁翻板液位計的使用故障率，并能更好的延長使用周期。一般來說，頂裝磁翻板液位計的維修保養應做到以下幾個方面：拆開頂裝安裝法蘭螺栓，移開主測量管，抽出連桿浮子和護筒組件，清理護筒內的雜質；測試上磁浮子的磁性是否減弱，如有降磁現象應予以更換；檢測指示面板內的翻旗是否有消磁現象，對有消磁的翻旗應予以更換；對防腐型的頂裝磁翻板液位計還應檢查防腐層是否已被破壞，如已損壞應予以更換。 遠傳磁翻板液位計 根據被測量介質的不同特性，磁翻板液位計選擇相應的浮筒材質和顯示面板材質，面板視窗透明板材質。磁翻板液位計浮筒材質有：不銹鋼304、不銹鋼316L、不銹鋼304/316L加內襯F4或F46氟管、塑料型PP材質。不銹鋼304、316L材質使用較為普遍，當介質會跟不銹鋼發生化學反應而造成腐蝕時，就應該選擇不銹鋼襯氟，或者選用塑料PP材質。被測介質為常溫常壓時，一般選擇PP材質；被測介質非常溫常壓時，一般選用304/316襯氟，其過程溫度大可達到120℃，過程壓力可達1.6MPa。 磁翻板液位計配套要求 遠傳磁翻板液位計在應用中，應該是有液位的地方應該是顯示紅色翻柱，沒有液體的地方應該顯示的是白色翻柱，這個說的是正常的情況，如果發現遠傳磁翻板液位計出現無論液位怎么變化，液位和空氣臨界點是紅色翻柱，其他有液位和液位的部分都是白色翻柱，出現這種情況是什么原因，又要怎么處理呢？這種問題的出現首先需要核實液位具體的真實值，確認罐體內確實有液位。或者打開導流閥檢查罐體內是否確實有液位。檢查管道上的截止閥是否開啟。如果確認有液位，那么仔細檢查浮子，檢查完浮子后可打開開關截止閥，重新投入遠傳磁翻板液位計的浮子。按照磁翻板設計的原理因該是液位到哪兒，浮子就因該在什么位置。既然在液位和空氣的臨界點是紅色的翻柱，那么因該表示浮子沒有被卡住，這就好辦了，直接把空氣臨界點以下翻板用的磁鐵利用磁耦合作用給翻過來成紅色翻柱就好了。要是重新投用液位計浮子的話得把液位降到0.通常是磁轉子卡了，發現情況后可以看下顯示器是否已經損壞，是不是被混進異物。如果沒有，那么就說明是浮子卡。用磁棒在筒壁上感應一下，確認浮子的位置，確認浮子沒卡，然后將磁浮子的下部分刷成紅色翻柱，以上為白色翻柱，若客戶還不放心，可打開排污閥先排放，排放后重新投用。 如何避免遠傳磁翻板液位計出現消磁? 根據被測量介質的不同特性，磁翻板液位計選擇相應的浮筒材質和顯示面板材質，面板視窗透明板材質。無論鋁合金面板或塑料面板，面板視窗透明板材料可以選用普通玻璃或亞克力：普通玻璃是一種無機非金屬材料，其由多種無機礦物制成，主要成分為二氧化硅和其他氧化物。由于玻璃具有通透性好、便于現場觀察、性能穩定、與大部分液體不起化學反應等特點，普通玻璃多被用來制作顯示面板視窗的透明板。亞克力又稱為有機玻璃，化學名為聚甲基丙烯酸甲酯。作為一種可塑性高分子材料，亞克力的生產成本高，制作難度大。但由于其具有透光率高（達92%以上）、化學性能穩定、韌性好不易損壞的特點，多被用于替換普通玻璃面板用于滿足現場復雜工況或客戶的特殊要求。 經濟型磁翻板液位計 防爆型磁翻板液位計則適用于易燃易爆的危險環境中，若需要電信號進行遠程傳輸，則可以與磁開關或遠傳變送器相配合使用，可以實現高低液位的報警動作和對液位遠程實時控制。其中隔爆型磁翻板液位計高達ExdIICT6（磁開關/干簧管遠傳變送器），本安型磁翻板液位計高達ExiaIICT6（磁開關/干簧管遠傳變送器）。除此之外，磁翻板液位計的防護等級均有IP65、IP66/IP67可選，遠超國標IP54的要求，這些都為安全生產帶來了大的保障，使磁翻板液位計更為穩定和可靠。 磁翻板液位計的盲區 磁翻板液位計玻璃板外形的可以直接使用進行容器內部介質液體高度的觀察，在石油、化工等工業領域的液位指示使用過程中效果良好，此項液位計的結構相對簡單，觀察起來更為便利，且視野清晰，不會出現堵塞和滲漏的問題，安裝起來難度更小，維修難度也更小。一旦出現玻璃由于意外問題發生:損毀的情況下，其中的鋼珠變回在容器內部壓力的作用下直接實現密封動作，以避免容器當中的液體出現外滲的問題，同時也保證了當時使用人員的安全性。 磁翻板液位計現場環境 津制儀表一直專注于儀表儀器的生產與銷售，公司生產的防腐磁翻板液位計包括內襯型防腐磁翻板液位計，塑料型防腐磁翻板液位計，標準型防腐磁翻板液位計，各有各的特點，比如內襯型防腐磁翻板液位計浮筒采用304內襯PTFE，應用于強腐蝕性液體測量。標準型防腐磁翻板液位計結構緊湊，方便現場安裝，測量盲區小，指示器可視角度大。塑料型防腐磁翻板液位計浮筒采用優質的PP/PVC材料，防腐性能更強，適用于低壓強腐蝕性液體測量。磁翻板液位計種類繁多，總有一款適合您。 磁翻板液位計顯示面板材質 遠傳型磁翻板液位計工作的原理是利用磁耦合原理，通過液位的變動引起連通管內的磁性浮子產生高度的變化，進而驅動液位計的面板上的紅白顏色的翻板作相應的翻轉，以此來顯示所測容器的液位。遠傳磁翻板液位計都設置了遠傳功能，能實時地把液位高度是多少傳送到指定的地方顯示，方便工作人員查看，而不需要在現場操作。
|
