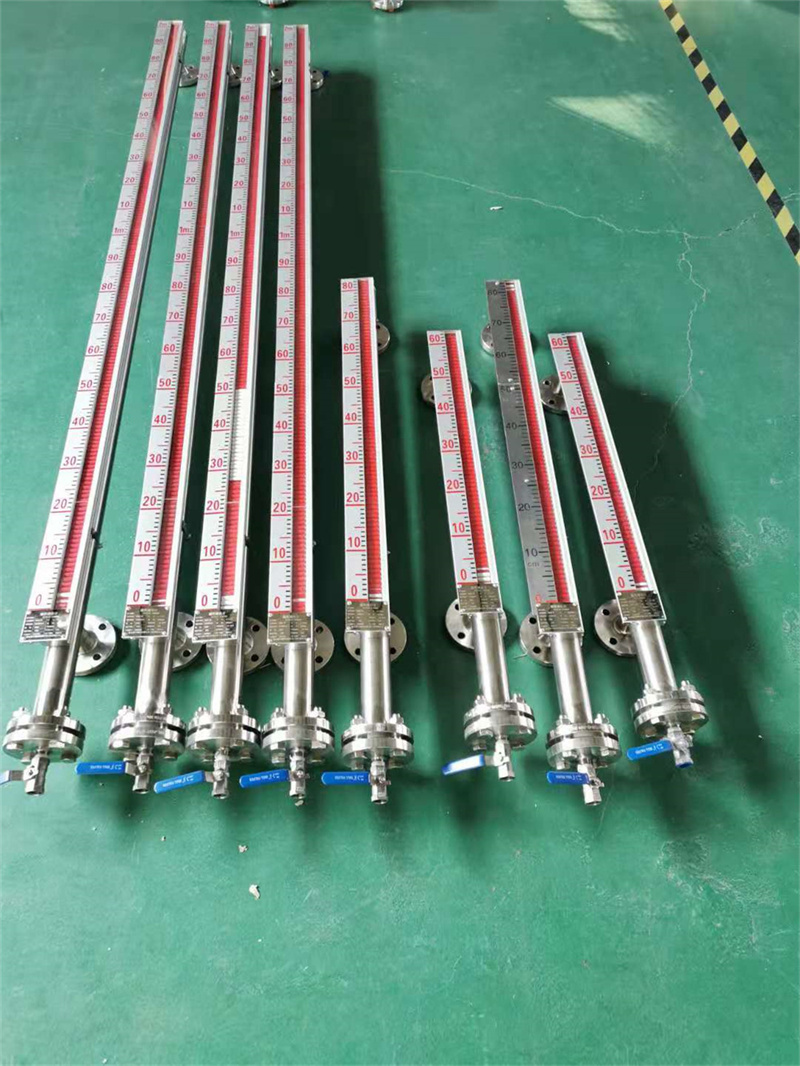

液位計是—種常用的流量測量?jī)x器，液位計的種類是比較多的，今天小編就來為大家具體介紹一下各種液位計的工作原理及特點吧，希望可以幫助到大家！ 磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。 磁翻板液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。對高溫、高壓、有毒、有害、強腐蝕介質更顯其優越性。與介質直接接觸，浮球密封要求要嚴格，不能測量粘性介質。

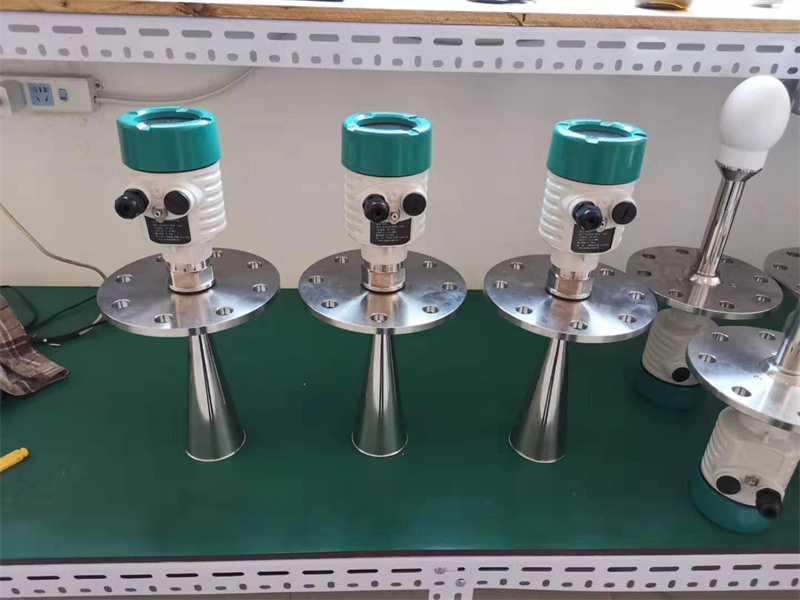

雷達液位計 雷達液位計是依據時域反射原理為基礎的雷達液位計，雷達液位計的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。 雷達液位計記錄脈沖波經歷的時間，而電磁波的傳輸速度為常數，則可算出液面到雷達天線的距離，從而知道液面的液位。不需要傳輸媒介，不受大氣、蒸氣、槽內揮發霧影響的特點，能用于揮發介質的液位測量。采用非接觸式測量，不受槽內液體的密度、濃度等物理特性的影響。 雷達液位計無懼惡劣的測量條件。從槽罐體的形狀來說，雷達液位計可以對球罐、臥罐、柱形罐、圓柱椎體罐等的液位進行測量；從罐體功能來說，可以對儲罐、緩沖罐、微波管、旁通管中的液位進行測量；從被測介質來說，可以對液體、顆粒、料漿等進行測量。

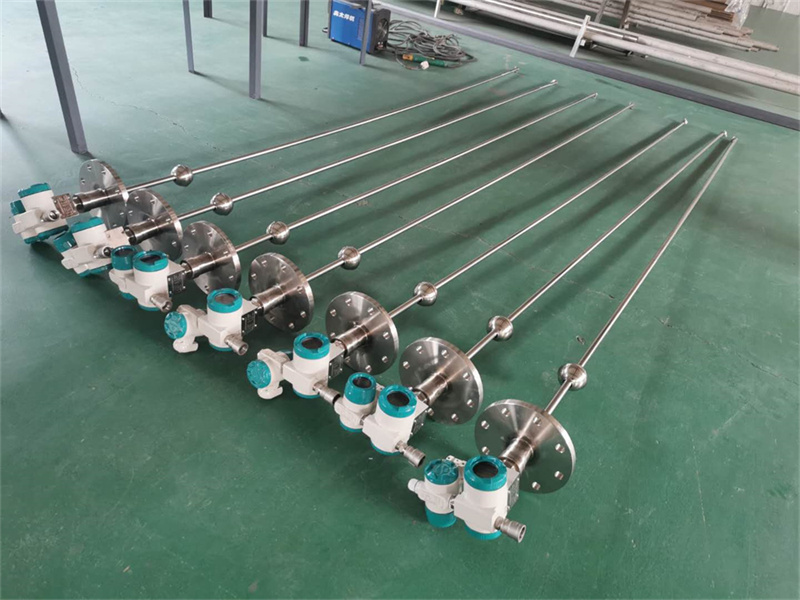

磁致伸縮液位計 探棒上端電子部件產生低壓電流脈沖，開始計時，產生磁場沿磁致伸縮線向下傳播，浮子隨著液位變化沿測量竿上下移動，浮子內有磁鐵，也產生磁場，兩個磁場相遇，磁致伸縮線扭曲形成扭應力波脈沖，脈沖速度已知，計算脈沖傳播時間即對應液位精確變化。精度較高。適用于油類液體。安裝維護復雜，市場普及率低。(注:脈沖原理，疑也有雷達液位計的缺點)

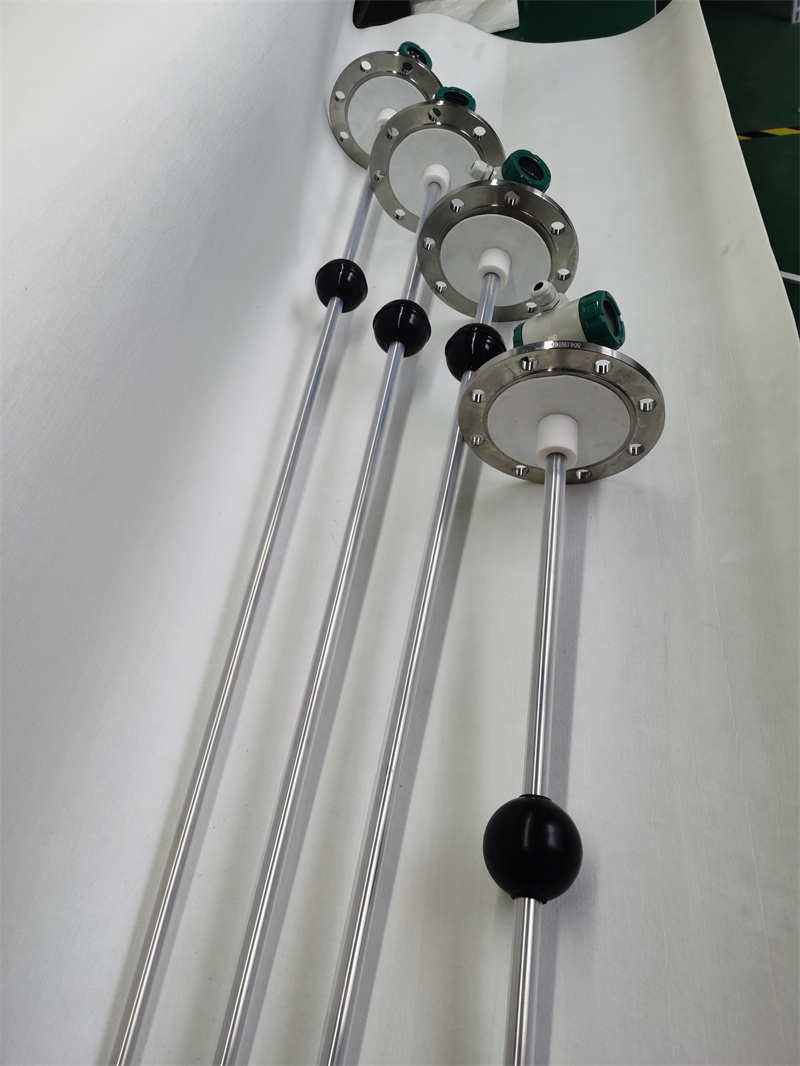

磁浮球液位計 根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。

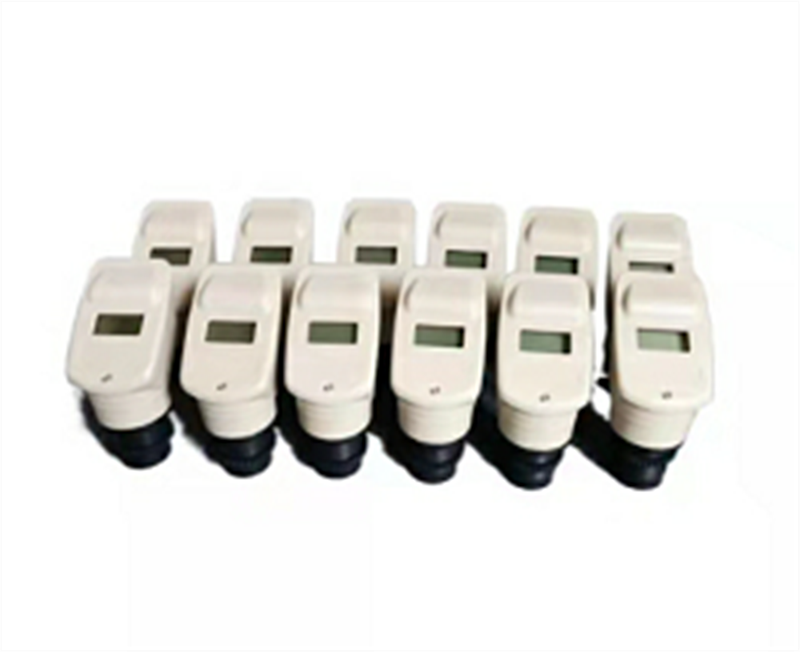

超聲波液位計 超聲波液位計是由微處理器控制的數字物位儀表。在測量中脈沖超聲波由傳感器(換能器)發出，聲波經物體表面反射后被同一傳感器接收，轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。無機械可動部分，可靠性高，安裝簡單、方便，屬于非接觸測量，且不受液體的粘度、密度等影響精度比較低，測試容易有盲區。不可以測量壓力容器，不能測量易揮發性介質。 普及范圍廣，容易校準,太陽能熱水器代理。受介質密度和溫度影響很大，所以常常精度比較差，而為消除這些影響，需要很多其他測試儀表，結果搭建一套完善的靜壓測量系統價格很高。

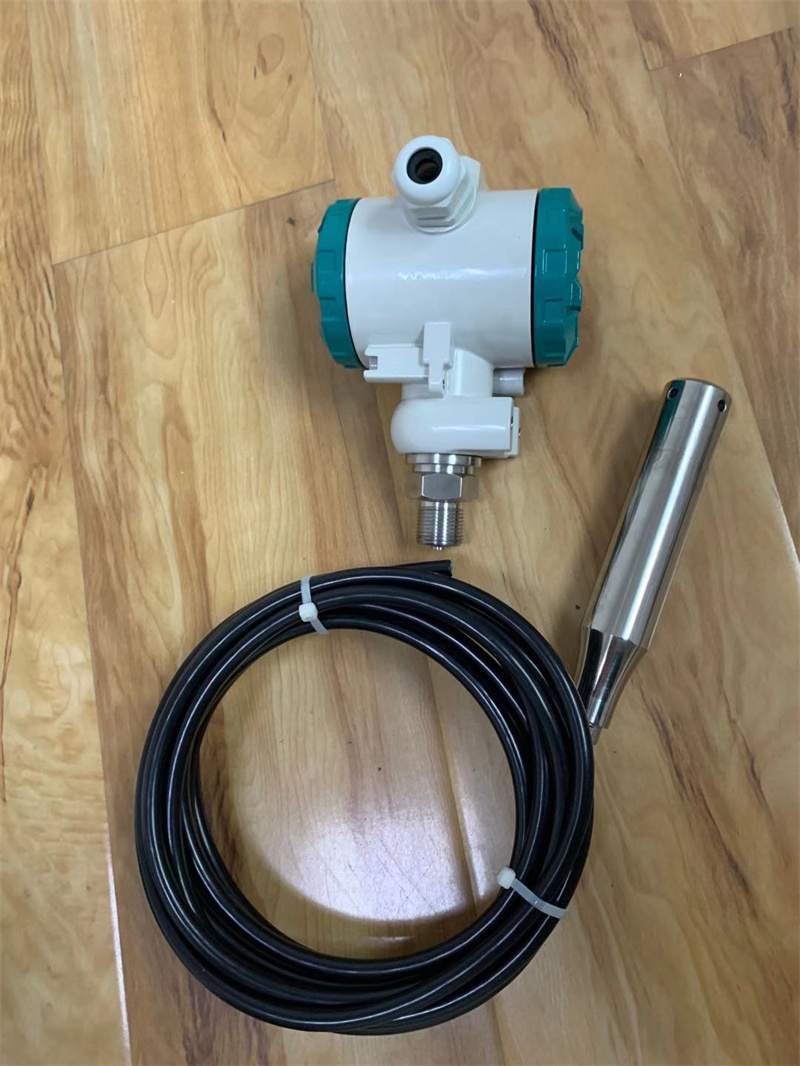

靜壓投入式液位計 由于液柱的靜壓與液位成正比，因此利用壓力表測量基準面上液柱的靜壓就可測得液位。根據被測介質的密度及液體測量范圍計算出壓力或壓差范圍，再選用量程、精確度等性能合適的壓力表或差壓表。 靜壓式液位計（液位計）適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。
以上就是“各種液位計的原理及特點！”，津制儀表生產的液位計種類繁多，可以滿足各種需求，歡迎前來選購！ |
