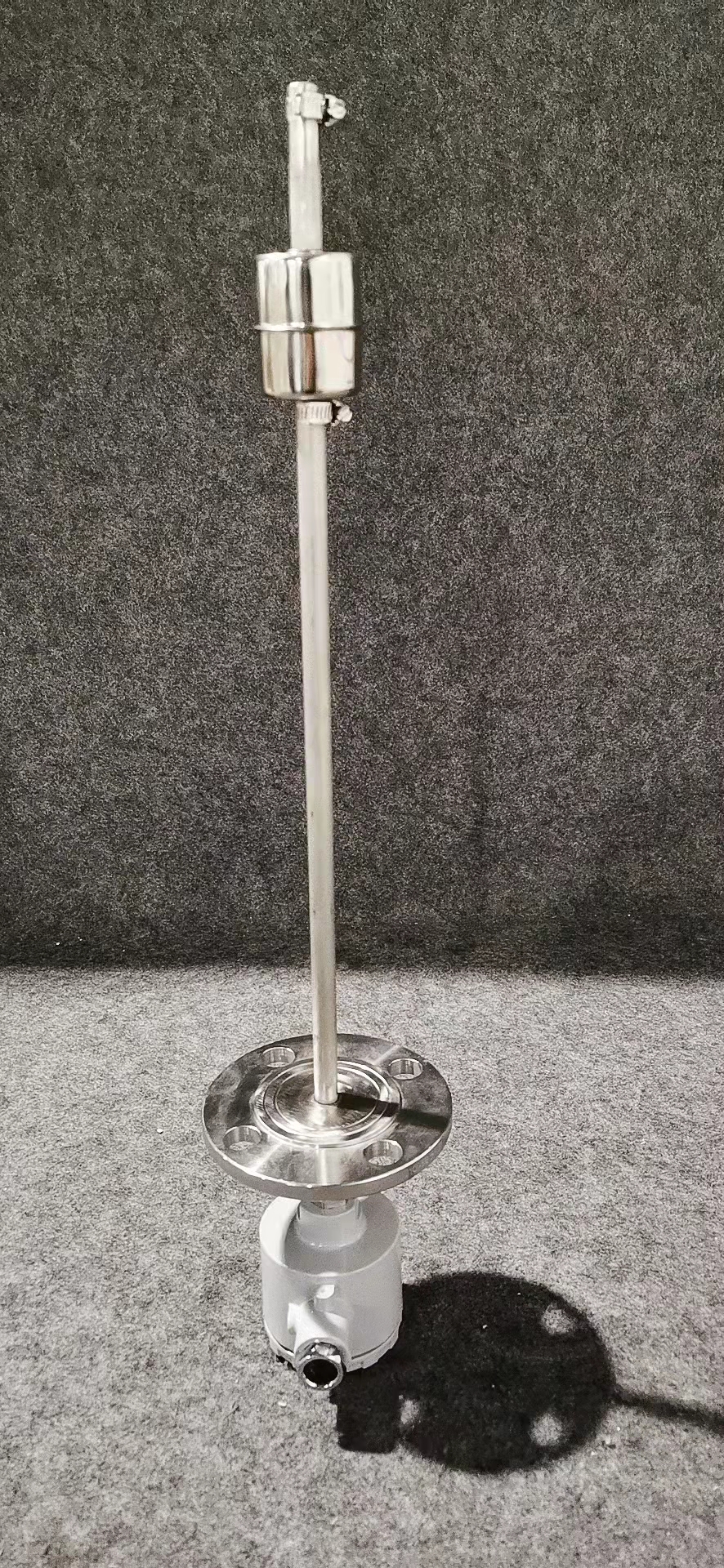

頂裝式浮球液位計是利用物體在液體中平衡原理制成的測量液體密度的儀器，浮球液位計由帶有磁性的浮球，空心插桿，接線盒，內部有若干電阻，干簧管等組成，是一種用來測量液位上下的一種液位測量?jī)x表，頂裝式其實是安裝在某一個高度的位置，因此稱之為頂裝式浮球液位計。當液位到達最高液位時，浮球液位計也可以通過控制柜來控制液位的高度，也可以直接控制水箱，是一種結構簡單、安裝比較方便的液位測量?jī)x表。例如：樓頂水箱的液位測量，水箱的高度為3米，當水位到達2.8米時設置自動停止上水，就可以通過浮球液位計來解決，把浮球液位計安裝在水塔2.8米處，當水位到達2.8米時，浮球液位計發生水位報警，就能控制停止水箱里的水位了。
擴展閱讀<< 浮球液位計安裝注意事項 1.為防止浮球在運輸過程中高速滑動或撞擊密封管，導致測量帶脫落，儀器出廠前用夾子將浮球固定在密封管底部，磁鋼固定在密封管頂部。安裝使用前，用戶應拆下夾子，將浮球升至密封管頂部，然后輕輕向下移動浮球，指針應相應旋轉。2.安裝前應確認測量液體和液位計周?chē)坏糜需F磁雜質，介質比大于浮球，否則會影響液位計的正常運行。3.儀器應垂直安裝在浮球上下運動時不受阻礙的位置，以確保浮球在主管內自由上下運動。4.浮球液位計的安裝位置應遠離液體入口，否則浮球容易因注入液體而產生波動。5.對于量程超過3.5米的液位計，需要在導桿底部安裝支撐耳，以加強導桿，使其更加穩定；6.液位計量般根據用戶需要設置液位計量程的零點和滿程位置。請不要隨意重新設置，以免檢測異常。7.浮球液位計使用一段時間后，如果浮子難以浮起或移動不靈敏，一般是由于浮子的磁性導致浮子導桿孔被鐵屑或其他污垢污染，此時，可以清空介質，然后取出浮子，清除浮子上的鐵屑或其他污垢，然后重新安裝。 浮球液位計工作原理 浮球和導桿是浮球液位計的兩大關鍵部件。浮球套在導桿上，導桿下端用鎖緊環鎖死，浮球在導桿上上下自由地活動。由于浮球內腔有強磁鐵，導桿管腔內有干簧管。在浮球隨液位上下運動時，浮球內腔的強磁鐵能控制離它最近的導桿內的干簧管動作，使得信號輸出，得出液位高度。 浮球液位計選型要考慮的因素 1.根據測量范圍，明確浮球液位計連桿的長度：浮球液位計金屬導桿上的浮球上下移動時需要限制，因此浮球液位計連桿的長度應超過浮球液位計的測量范圍。因此，在選擇時，應明確浮球液位計的測量范圍，并與制造商溝通，確認浮球液位計的桿長，以確保以后的順利安裝和準確測量。2.根據被測介質中雜質的數量仔細選擇：基于阿基米德原理的浮球液位計，浮球隨容器內液位的變化上下移動，實現液位的檢測和控制。但是，如果被測介質中雜質較多，很容易卡住移動中的浮球，影響液位的正常測量。因此，為了避免浮球因雜質過多而卡住，原則上不建議選擇浮球液位計。3.了解應用條件和工作環境是否與浮球液位計相匹配:由于浮球液位計采用磁極耦合原理和浮力原理工作，在選擇浮球液位計時，應考慮被測液體介質的密度以及被測液體中是否含有磁性物質。如果液體中含有磁性物質，浮球液位計的測量結果將不準確，甚至不能用于液位測量。此外，還要注意測量精度，表頭是否需要顯示，相關防爆參數是否符合要求，在使用浮球液位計連續輸出的液位計時，還要考慮是否需要開關報警。因此，在選擇浮球液位計時，必須了解儀器的應用條件是否與浮球液位計相匹配。 浮球液位計常見故障及解決方法 浮球液位計常見故障及解決方法。1.常壓車間一液面浮球計指示明顯。解決方法：檢查浮球重量低，表明儀表液位高。工藝現場玻璃板和儀表指示不匹配，是儀表浮球脫落造成高液位假液位現象。浮球應停止維護和更換。2.芳烴罐區液位計不隨容器內液位變化，一直指示大值。解決方法：檢查浮球是否脫落，如有脫落，重新安裝即可。3.浮球液位計指示低。解決方法：浮球可能脫落，浮球連桿斷裂，浮球轉換機構損壞，浮球指針或表頭損壞。如果按壓儀表轉換機構，浮球連桿旋轉靈活，指針和表頭無障礙，則應更換浮球連桿。4.浮球液位變送器突然沒有指示。解決方法:測量電路電壓。如果沒有信號，元件的電源極性沒有反向連接，電流轉換部分沒有電流輸出，說明儀表頭損壞，應更換儀表頭。
|
