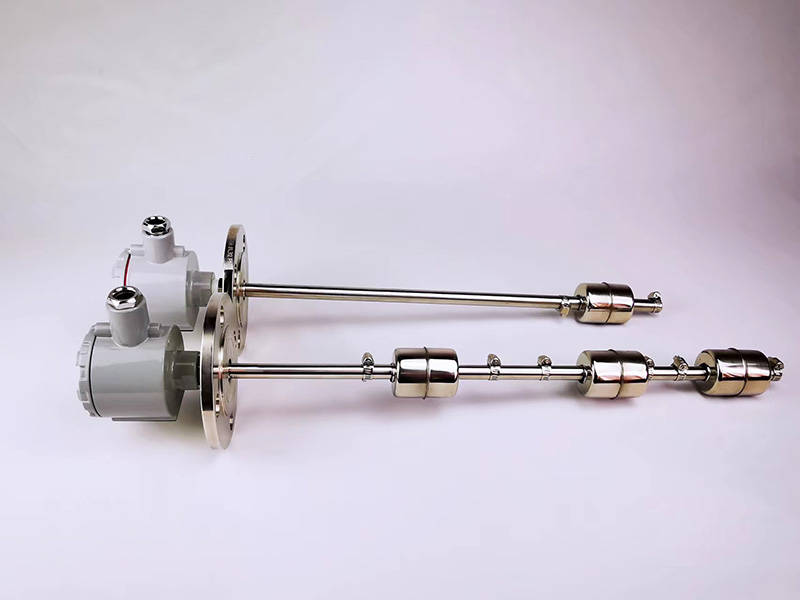

干簧管式浮球液位計安裝、使用和維護:1，浮球液位計的安裝位置，應正確選擇在液體波動小，避開或遠離液體介質進、出口處，減小介質流體對液位變送器傳感器部份的沖擊而產生的影響。2，浮球液位計的量程范圍超過3米，需管底定位。3，浮球液位計架裝固定時，所用角鐵支架與安裝零件均應做防腐處理。4，浮球液位計架裝固定時，用戶可根據實際情況用根角鐵支架或用，上、下二根角鐵支架固定。5，檔圈必須安裝牢固，以免測量失靈或磁性浮子脫落。
擴展閱讀<< 津制儀表浮球液位計產品參數 浮球液位計采購人員在采購時，應與津制儀表充分溝通其應用條件，以確認所需儀器的參數是否與條件相匹配，以免影響以后的安全和使用。安裝前，儀器操作人員必須再次檢查所購買的浮球液位計是否符合設計要求。一般來說，主要驗證項目包括：測量介質、測量范圍、介質密度、工藝連接、精度、保護等級、防爆等級等。雖然這個過程看起來很簡單，但它非常關鍵，而且經常被忽視。津制儀表浮球液位計產品參數：1、傳感器形式:電纜型、連桿型、側裝型、防爆型：2、測點數量:單點;多點：3、量程: 0-30m：4、報警誤差:土5mm，5、工作壓力: -0.1-16MPa，6、介質溫度:≤80°C，7、接液材質: PVC/PP/PTFE/304/316L/其 他定制，8、輸出方式:開關量輸出(觸點容量: 220V/1A )，9、防爆等級: ExdIICT5; Exia ICT5 浮球液位計選型要考慮的因素 1.根據測量范圍，明確浮球液位計連桿的長度：浮球液位計金屬導桿上的浮球上下移動時需要限制，因此浮球液位計連桿的長度應超過浮球液位計的測量范圍。因此，在選擇時，應明確浮球液位計的測量范圍，并與制造商溝通，確認浮球液位計的桿長，以確保以后的順利安裝和準確測量。2.根據被測介質中雜質的數量仔細選擇：基于阿基米德原理的浮球液位計，浮球隨容器內液位的變化上下移動，實現液位的檢測和控制。但是，如果被測介質中雜質較多，很容易卡住移動中的浮球，影響液位的正常測量。因此，為了避免浮球因雜質過多而卡住，原則上不建議選擇浮球液位計。3.了解應用條件和工作環境是否與浮球液位計相匹配:由于浮球液位計采用磁極耦合原理和浮力原理工作，在選擇浮球液位計時，應考慮被測液體介質的密度以及被測液體中是否含有磁性物質。如果液體中含有磁性物質，浮球液位計的測量結果將不準確，甚至不能用于液位測量。此外，還要注意測量精度，表頭是否需要顯示，相關防爆參數是否符合要求，在使用浮球液位計連續輸出的液位計時，還要考慮是否需要開關報警。因此，在選擇浮球液位計時，必須了解儀器的應用條件是否與浮球液位計相匹配。 干簧管式浮球液位計如何測量液位 浮球?qū)嶋H上是個帶磁鐵的浮動腔體。它隨著液面上升（下降）的時候會導通接近的干簧管。浮球液位計的干簧管受磁性吸合，從而使傳感器內電阻成線性變化，再由轉換器將這個阻值的變化轉換成4mA～20mA標準直流信號輸出，實現液面檢測和控制。 船用液位計用哪種比較合適？ 船上的柴油需要液位計來測量，那么哪種液位計適合呢？首先，柴油是一種特殊的測量介質，屬于易燃易爆危險品。因此，在液位計的選擇上，必須選擇防爆液位計。此外，現場只有12VDC供電，液位計可以在低壓供電的情況下正常使用。從外部環境來看，海上空氣濕度高，含有鹽霧，具有一定的腐蝕性，因此對儀表的密封性和耐腐蝕性要求較高。船舶在行駛過程中顛簸嚴重，要求儀表電路穩定可靠。綜上所述，根據船用液位計的應用環境，我們需要選擇防爆、耐腐蝕、穩定的液位計。天津儀表的浮球液位計非常適合。它具有隔爆、本安認證和國內同類產品中最高的認證水平。防爆等級分別為ExdiICT6和ExiaiICT6。大多數電子元器件采用進口，電路設計巧妙，功耗低，精度高。接液部分采用不銹鋼316L材質，表面采用鋁合金噴漆，防腐性能更好。獨特的密封設計，整機保護等級達到IP67。電路采用獨特的灌膠工藝，使部件不會直接暴露在空氣中，使儀表工作更加穩定可靠，大大提高了儀表的使用壽命。 浮球液位計的安裝方法 浮球液位計的安裝方法：1.提前拆除夾具：為防止運輸過程中浮球在密封管上高速滑動或撞擊，導致測量帶脫落，儀表出廠前用夾具將浮球固定在密封管底部，磁鋼固定在密封管頂部。安裝使用前，用戶應拆下夾具，將浮球上升至密封管頂部，然后輕輕向下移動浮球，指針應相應旋轉。2.遠離磁性物質：安裝前確認被測液體及液位計周?chē)鸁o(wú)鐵磁雜質，介質比例大于浮球比例，否則會影響液位計的正常運行。3.保持垂直安裝：儀表必須垂直安裝在浮球上下運動時不受阻礙的位置，以保證浮球在主管內自由上下運動。4.遠離進料口:浮球液位計的安裝位置應遠離液體入口，否則浮球會因入口液體注入容易波動而誤動。5.大量程加固:對于量程超過3.5米的液位計，需要在導桿底部安裝支撐耳，以加固導桿，使其更加穩定。 浮球液位計接線操作 在使用浮球液位計之前,我們應該先做好液位計的接線工作。如果接線錯誤,測量結果將不準確,嚴重的話會導致儀表?yè)p壞。因此,必須進行正確的接線安裝。浮球液位計接線方法：其中有一根線是公共線，一般是黑色另一根是上限：浮球上浮時與公共線導通，一般是藍色，同時公共線與下限斷開，第三根是下限：浮球下垂時與公共線導通，一般是棕色，同時公共線與上限斷開，也可以根據這個原理測試一下，因?yàn)楦鱾€(gè)廠家的顏色不同，但是原理相同。 浮球液位計常見故障及解決方法 浮球液位計常見故障及解決方法。1.常壓車間一液面浮球計指示明顯。解決方法：檢查浮球重量低，表明儀表液位高。工藝現場玻璃板和儀表指示不匹配，是儀表浮球脫落造成高液位假液位現象。浮球應停止維護和更換。2.芳烴罐區液位計不隨容器內液位變化，一直指示大值。解決方法：檢查浮球是否脫落，如有脫落，重新安裝即可。3.浮球液位計指示低。解決方法：浮球可能脫落，浮球連桿斷裂，浮球轉換機構損壞，浮球指針或表頭損壞。如果按壓儀表轉換機構，浮球連桿旋轉靈活，指針和表頭無障礙，則應更換浮球連桿。4.浮球液位變送器突然沒有指示。解決方法:測量電路電壓。如果沒有信號，元件的電源極性沒有反向連接，電流轉換部分沒有電流輸出，說明儀表頭損壞，應更換儀表頭。 干簧管式浮球液位計工作原理 干簧管式浮球液位計工作原理;干簧管式浮球液位計由浮球、插桿等組成。浮球液位計通過連接法蘭安裝于容器頂上，浮球根據排液體體積相等等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制。浮球變送器上的浮球隨液位上下浮動，使傳感器得到正比于液位的電阻信號，經轉換放大變送輸出DC4 -20mA的標準信號?？膳c多種二次儀表或計算機構成對液位進行遠距離調節的測量，顯示和控制系統。 浮球液位計的種類 浮球液位計的種類也有很多，不同的工況選擇不同的浮球液位計，今天小編來給大家介紹一下浮球液位計有幾種?浮球液位計安裝結構分為連桿式浮球液位計，電纜浮球液位計。連桿浮球液位計是利用浮球內磁鐵隨液位變化，來改變連桿內的電阻與干簧管所組成的分壓電路，分壓信號可經過轉換器變成4-20mA或其它不同之標準信號。干簧管的間隙愈小，精度愈高?？膳浜掀渌伪磉h(yuǎn)距離指示，是一種原理簡單，可靠性極佳的液位計。電纜浮球開關是一個能夠調節桶，槽或井中液位的開關。它可自動調節，易于操作，便于安裝，安全可靠，免于維修，環保，可以回路。它對污水有抵抗作用，廣泛應用于家庭，廠礦等的水池，油，酸和堿的池，桶罐等的容器中。
|
